Стропильная система шатровой кровли

Шатровая кровля представляет собой конструкцию, у которой нет фронтонов, горизонтального конька, ендов. Все плоскости  имеют треугольную форму и  сходятся в одной точке. Конструкция шатровой кровли среди остальных видов крыш отличается эргономичностью и своеобразной эстетикой. Подобная крыша хорошо противостоит ветровым и снеговым нагрузкам, не позволяя дождевой воде скапливаться на поверхности. Благодаря этим свойствам конструкция в форме шатра востребована в строительстве и архитектуре городов и коттеджных поселков. Компания Аек-строй предлагает профессиональный монтаж шатровой кровли в Москве и области.

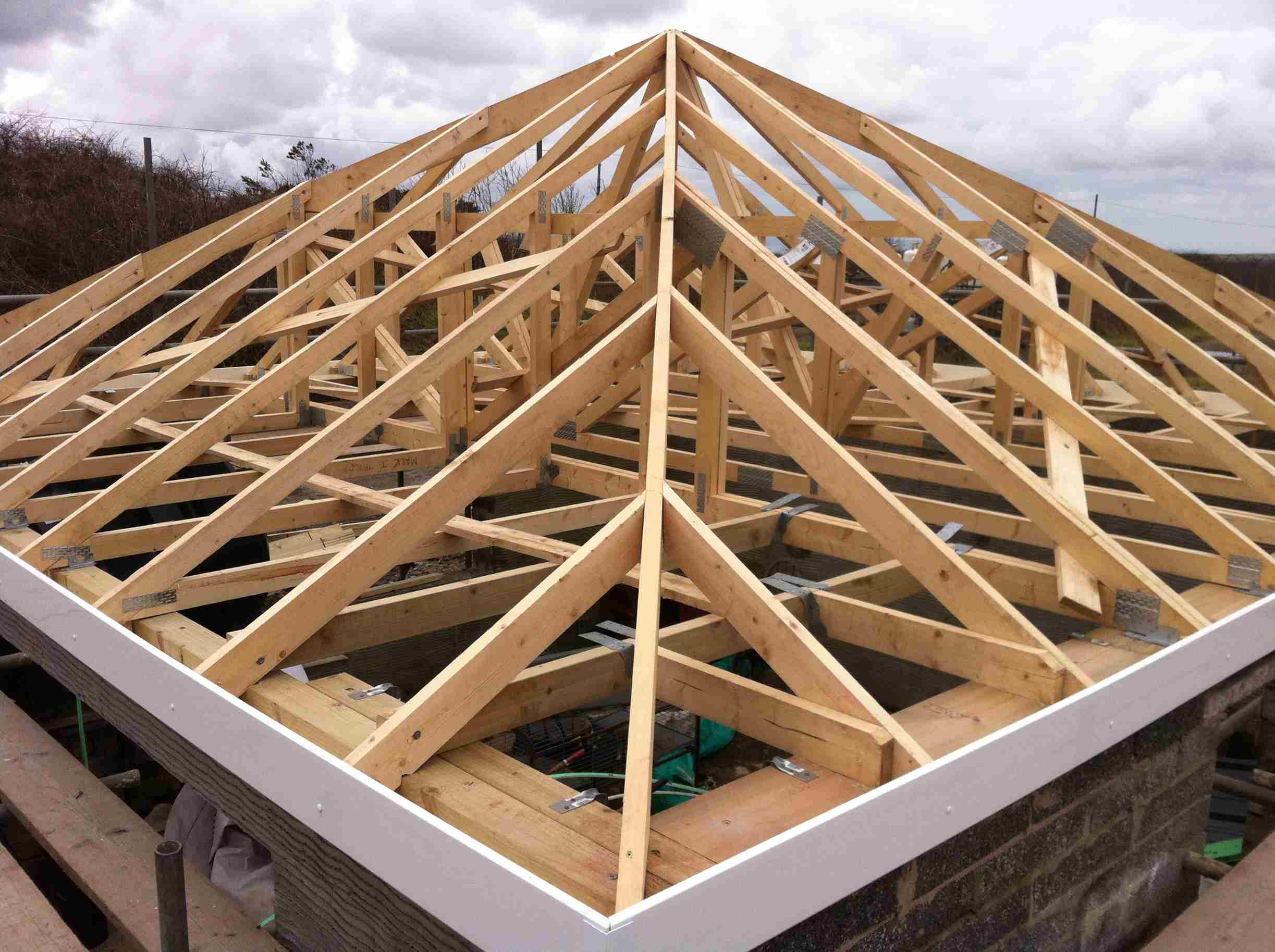

Конструкция стропильной системы пирамидальной крыши

Схема шатровой кровли включает в себя следующие элементы:

• Мауэрлат – брус, укладываемый по верху наружных стен, на которых опираются стропильные ноги.
• Опора в центре конструкции, на которую опираются верхние концы стропил.
• Диагональные (накосные) стропильные ноги, в функции которых входит соединение верха с углами мауэрлата.
• Центральные стропила (бабки) соединяют середину мауэрлата одной стены с коньковым узлом. В некоторых конструкциях эти элементы могут отсутствовать. Центральные стропила  могут опираться на лежень, на середину затяжек или на верх капитальной внутренней стены здания.
• Нарожники – это стропила шатровой кровли небольших размеров, соединяющие между собой диагональные стропильные ноги.
• Узел конька – это место, где сходятся все верхние концы стропил.
• Обрешетка.

В зависимости от вида стропильная система шатровой кровли может оснащаться ригелями, подкосами, стойками, шпренгельными опорами.

Типы шатровых кровель

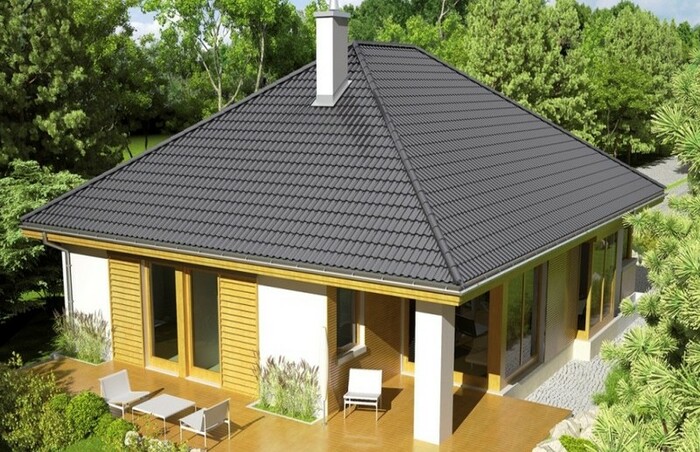

Классическая крыша шатрового вида представляет собой пирамидальную конструкцию, состоящую из четырех симметричных скатов треугольной формы, которые соединяются в зоне конька. Кровля не имеет фронтонов и каких либо вертикальных элементов. Часто используется при устройстве крыши беседок и других построек.

Многоскатная шатровая крыша – более сложная конструкция, в которой скатов больше чем в классической. При этом скаты могут иметь различную форму и угол наклона. Устройство шатровой кровли подобного типа требует правильного расчета и профессионального монтажа.

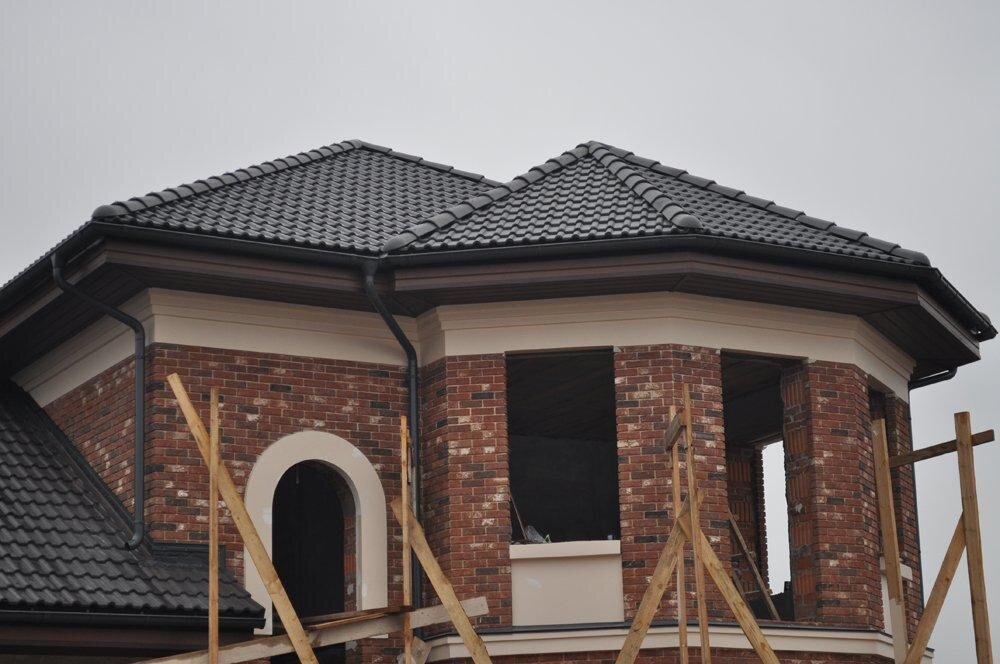

Нередко загородные дома строятся с эркерами и другими архитектурными элементами над которыми красиво смотрится шатровая крыша.

Преимущества шатровой кровли

Главные достоинства шатровых кровель:

• Устойчивость к воздействию ветровых нагрузок за счет аэродинамической формы конструкции.
• Эстетичность, создающая законченный образ здания.
• Все виды нагрузок равномерно распределяются на несущие стены здания.
• Пирамидальная форма крыши позволяет создать просторный чердак, где можно устроить дополнительное жилое пространство.

Недостатки шатровой кровли

Из недостатков отмечается сложное проектирование шатровой кровли,  необходимость точных расчетов и грамотный монтаж.

Отсутствие фронтов создает проблемы с освещением. Мансардные окна помогут решить эту проблему, но это приведет к удорожанию всей крыши.

К недостаткам относится и ограниченное чердачное пространство, что не позволяет устроить просторную мансарду, а также большой расход материалов.

Компания Аек-строй оказывает услуги кровельщиков в Москве, которые знают как правильно собрать стропильную и водосточную систему, смонтировать мансардные окна в кровле.

Проектирование и расчет стропильной системы шатровой кровли

Расчет шатровой кровли выполняется исходя из учета:

• преобладающих ветров и их силы;
• количества зимних осадков;
• веса кровельного материала.

Кроме этого рассчитываются углы наклона шатровой кровли, длина, сечение и шаг стропил, узлы соединения элементов стропильной системы. Для расчета и моделирования пирамидальной крыши используются различные программы – AutoCAD,  BIM, ArchiCAD, Revit, SketchUp и прочие, в которых можно учитывать особенности шатровой кровли.

 Материалы для шатровой кровли

Стропильная система крыши традиционно выполняется из древесины наиболее стойкой к гниению и вредным насекомым –  сосны, лиственницы. Но и эти породы нуждаются в обработке антисептиками и антипиренами.

Современные технологии устройства крыш предполагают использование стропил из металла. Это позволяет быстро собирать узлы шатровой кровли,  что снижает сроки строительства. Металлическая стропильная система не сгниет и не сгорит, а эксплуатироваться может многие десятилетия.

В качестве кровельного материала используются чаще всего металлочерепица, гибкая или керамическая черепица. Но все зависит от особенностей климата и бюджета.

Для регионов с большим количеством снега в зимний период оптимальным решением будет выбор металлочерепицы. Битумную черепицу лучше использовать для крыши сложной архитектуры. Керамическая черепица, учитывая ее значительный вес, потребует усиления не только стропильной системы, но и несущих конструкций здания – фундамента, стен.

Монтаж шатровой кровли

В основные этапы монтажа входит:

• укладка на несущие стены мауэрлата;
• установка диагональных стропил;
• монтаж нарожников;
• установка дополнительных элементов стропильной системы –  подкосов, шпренгельных опор, стяжек и прочего;
• устройство обрешетки;
• укладка пароизоляционной мембраны;
• создание контробрешетки;
• монтаж кровельного материала;
• подшивка софитов и установка доборных элементов кровли.

Вид обрешетки зависит от используемого кровельного покрытия. Для металлочерепицы она будет разреженной, для гибкой необходим сплошной настил из ОСП или влагостойкой фанеры.

Шатровые крыши домов отличаются сложностью возведения и большим уклоном скатов, поэтому для при их устройстве необходимо соблюдать технику безопасности при работе на высоте и выбирать правильную технологию монтажа.

Заключение

Шатровая кровля способна украсить загородный коттедж, придав ему своеобразную эстетику и уникальность. Однако выполнить монтаж такой крыши своими руками практически невозможно, если вы не обладаете необходимыми знаниями и опытом. Обратитесь в компанию Аек-строй, и ваш дом будет привлекать внимание окружающих незаурядной кровлей. Наши менеджеры ответят на все интересующие вопросы, а при заказе монтажа замерщик оперативно прибудет на объект для осмотра и составления бесплатной сметы.
